Wechselstrommotor vs. BLDC-Motor in Waschmaschinen: Welcher Motor passt zu Ihrem Produkt?

Für Waschmaschinen eignet sich ein Wechselstrom-Induktionsmotor in der Regel besser, wenn die Konstruktion auf einfache Bauweise, stabilen Betrieb mit fester oder begrenzter Drehzahl und kontrollierte Kosten abzielt. Ein batterieelektrischer Gleichstrommotor (BLDC-Motor) ist hingegen meist die leistungsstärkere Option, wenn die Waschmaschine einen großen Drehzahlbereich, präzises Reversieren, einen leiseren Betrieb mit variabler Drehzahl und eine präzisere elektronische Steuerung benötigt. Die optimale Wahl hängt vom Waschmaschinentyp, der Beladung, der Steuerung, den angestrebten Geräuschpegeln und dem Produktionsbudget ab.

Für Produktteams ist der Vergleich zwischen Wechsel- und Gleichstrom im Allgemeinen nicht zielführend. Ein Waschmaschinenmotor muss zur Trommelstruktur, zum Getriebe, zur Steuerung, zur Drehmomentkurve, zum Drehzahlbereich, zum Geräuschpegel und zum Wartungsplan passen. Die Fokussierung auf die konkrete Waschmaschinenarchitektur ermöglicht eine fundiertere technische Entscheidung.

Nanyang MotorDas 1992 gegründete Unternehmen entwickelt und fertigt Motoren für Haushaltsgeräte, darunter Wechselstrom-Induktionsmotoren, BLDC-Motoren, DD-Motoren, DDM-Motoren und Trocknermotoren. Sein Produktportfolio bietet eine praktische Vergleichsmöglichkeit zwischen einem Wechselstrommotor und einem elektronisch gesteuerten BLDC-Waschmaschinenmotor.

Worin besteht der Unterschied zwischen einem Wechselstrommotor und einem BLDC-Motor in einer Waschmaschine?

Beide können eine Waschmaschine antreiben, lösen das Problem der Bewegungssteuerung jedoch auf unterschiedliche Weise. Der Unterschied beginnt in der Erzeugung des Magnetfelds und der Steuerung von Drehzahl und Drehmoment. Einen umfassenderen Überblick über die Funktionsweise bietet die bestehende Anleitung zu [Link einfügen]. wie ein Waschmaschinenmotor funktioniert erklärt, wie sich das Motorverhalten während der Wasch- und Schleuderphasen verändert.

Wechselstrom-Induktionsmotor

Ein Drehstrom-Induktionsmotor erzeugt mithilfe von Wechselstrom ein rotierendes Magnetfeld im Stator. Der Rotor folgt diesem Feld und erzeugt so ein Drehmoment ohne Bürsten. In einer geeigneten Toplader-Waschmaschine ist diese Bauweise ausgereift, robust und kostengünstig. Die Toplader-Drehstrommotoren von Nanyang sind für Waschmaschinen bis 15 kg ausgelegt, wobei die endgültigen Leistungs- und Drehmomentanforderungen vom jeweiligen Waschmaschinendesign abhängen.

BLDC-Waschmaschinenmotor

Ein BLDC-Motor nutzt Permanentmagnete am Rotor und eine elektronische Kommutierung in einem Controller oder Treiber. Die Elektronik schaltet den Strom durch die Statorphasen entsprechend der Rotorposition und der geforderten Drehzahl oder des Drehmoments. BLDC- und Wechselrichter Die Begriffe sollten nicht synonym verwendet werden: BLDC beschreibt die Motorkonstruktion, während Inverter die elektronische Steuerungsmethode bezeichnet.

Schneller Käufervergleich

Der praktische Unterschied liegt in der Steuerungstiefe. Ein Wechselstrom-Induktionsmotor kann die einfachere Wahl sein, wenn der Betriebsbereich eng ist. Ein BLDC-System bietet zwar eine elektronische Steuerung, gibt dem Produktteam aber mehr Freiheit bei Drehzahl, Drehmoment, Bremsverhalten und Programmablauf. Keines der beiden Systeme allein gibt Aufschluss darüber, welches System im fertigen Waschtrockner leiser oder langlebiger ist.

Wo werden Wechselstrom- und Gleichstrommotoren in Waschmaschinen eingebaut?

Die Motorauswahl variiert je nach Trommelstruktur, Kapazität, Getriebe und Produktpositionierung. Wechselstrom- und Gleichstrommotoren eignen sich für unterschiedliche Waschmaschinenstrukturen, Kapazitäten, Getriebeauslegungen und Steuerungsanforderungen. Für OEMs ist die wichtigere Frage, welche Architektur am besten zum gewünschten Bewegungsprofil und zur Produktpositionierung passt.

Toplader-Waschmaschinen

Bei Toplader-Waschmaschinen kommt ein Drehstrom-Induktionsmotor zum Einsatz, wenn eine bewährte und wirtschaftliche Antriebsarchitektur erforderlich ist. Für leistungsstärkere oder komplexere Modelle kann stattdessen ein Direktantrieb (DDM) verwendet werden. Die Drehstrommotoren von Nanyang für Toplader sind für Waschmaschinen bis 15 kg ausgelegt, während die Motoren der DDM-Kategorie für Toplader bis 25 kg konzipiert sind.

Frontlader-Waschmaschinen

Frontlader-Waschmaschinen benötigen in der Regel einen deutlich größeren Drehzahlbereich. Die Trommel muss sich während des Waschvorgangs langsam in beide Richtungen drehen und anschließend zum Schleudern auf hohe Drehzahl beschleunigen. Ein BLDC-Motor eignet sich hierfür ideal, da die Steuerung diese Übergänge präzise regeln kann. Die Trommel-BLDC-Motoren von Nanyang sind für Frontlader-Waschmaschinen bis 20 kg ausgelegt.

Direct Drive und DDM-Varianten

Direktantrieb beschreibt die Getriebearchitektur und nicht die grundlegende elektrische Bezeichnung. Ein DD-Motor kann ohne Riemen direkt auf die Trommel wirken, während ein DDM-Motor in Toploader-Maschinen mit Direktantrieb zum Einsatz kommt. Daher sollten BLDC-Motor, Wechselrichter und Direktantrieb nicht synonym verwendet werden.

Wechselstrommotor vs. BLDC-Motor: Welcher ist besser in Bezug auf Geräuschentwicklung, Effizienz und Steuerung?

Drehzahl- und Drehmomentsteuerung

Ein BLDC-System bietet in der Regel Vorteile, wenn die Waschmaschine viele Drehzahlstufen, sanftes Reversieren, kontrollierte Beschleunigung und Bremsung benötigt. Der Treiber kann den Phasenstrom regeln und auf Laständerungen reagieren. Ein Wechselstrom-Induktionsmotor ist weiterhin sinnvoll, wenn der erforderliche Betriebsbereich einfacher ist und das Produkt nicht denselben Grad an Regelungstechnik benötigt.

Lärm und Hitze

Der Motortyp ist nur eine von mehreren Geräuschquellen. Elektromagnetische Kräfte, Lager, Rotorwuchtung, Riemenverhalten, Trommelunwucht, Gehäusesteifigkeit, Aufhängung und die Feinabstimmung der Steuerung beeinflussen die Geräuschentwicklung der Waschmaschine. Ein BLDC-Motor ermöglicht einen leisen Betrieb mit variabler Drehzahl, jedoch können unzureichende Stromregelung oder Resonanzen im Gehäuse dennoch hörbare Geräusche verursachen. Thermische Prüfungen sollten wiederholte Wasch- und Schleudergänge, die Umgebungstemperatur, die Luftzirkulation und die Wärmeentwicklung der Elektronik umfassen.

Kosten und Service

Wechselstrom-Induktionsmotoren bieten einen einfachen und vertrauten Wartungsablauf. BLDC-Motoren eliminieren den Bürstenverschleiß, erfordern jedoch einen Treiber, eine Rückkopplungsmethode und Softwarelogik. Vergleichen Sie die Gesamtsystemkosten: Motor, Steuerung, Verkabelung, Montage, Testzeit, Ersatzteile und zu erwartender Wartungsaufwand. Ein niedrigerer Motorpreis bedeutet nicht automatisch niedrigere Lebenszykluskosten.

Wie wählt man zwischen Wechselstrom (AC) und batterieelektrischem Gleichstrom (BLDC) für eine OEM-Waschmaschine?

Last und Kapazität

Wählen Sie nicht nur die Waschkapazität aus. Definieren Sie Trommeldurchmesser, Wasser- und Textilbeladung, Anlaufzeit, Waschdrehzahl, Schleuderdrehzahl, Unwuchtzustand, Anlaufdrehmoment, Spitzendrehmoment und Betriebsdauer. Diese Werte bestimmen die Drehmoment-Drehzahl-Kennlinie, die der Motor tatsächlich liefern muss.

Controller- und mechanische Passform

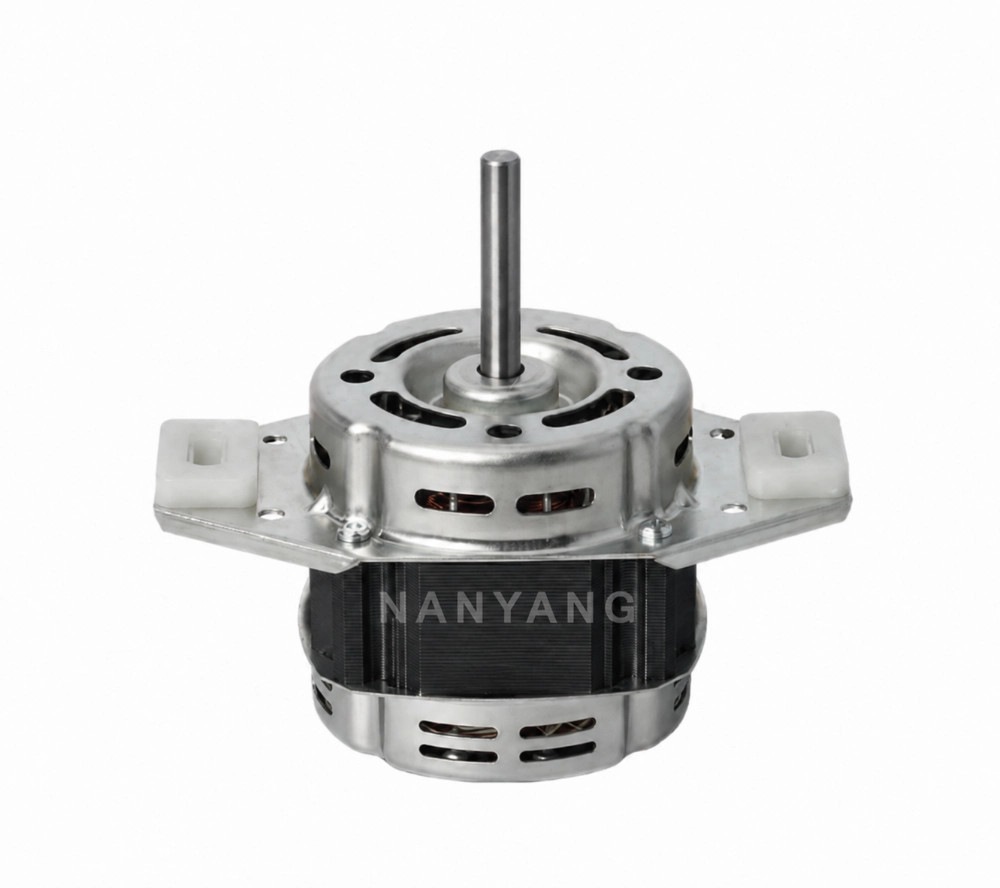

Bei einer BLDC-Konstruktion sind die Zwischenkreisspannung, der Phasenstrom, das Rückkopplungsverfahren, die Kommutierungslogik, der Schutz und die Kommunikation zu prüfen. Bei jedem Motor sind Welle, Montage, Anschluss, Einbauraum, Isolierung und Kühlung zu prüfen. Nanyangs AC-Automotor ist relevant, wenn eine AC-Architektur zur Waschmaschine passt, während BLDC-Projekte sowohl auf die Anforderungen des Motors als auch der elektronischen Steuerung abgestimmt werden sollten.

Validierung vor der Massenproduktion

Die Prototypentests sollten Kaltstart, Warmstart, Niederspannung, hohe Last, langsame Drehzahlumkehr, Beschleunigung, Hochgeschwindigkeitsdrehung, Temperaturanstieg, Geräuschentwicklung, Vibrationen und Schutz vor Überlastung umfassen. Die Lieferantenbewertung sollte zudem Rückverfolgbarkeit, Wicklungskonsistenz, Rotorwuchtung, Prozesskontrolle und Änderungsmanagement prüfen. Nanyang betreibt 54 Produktionslinien für frequenzvariable Motoren der Kategorien DD, DDM, BLDC und Trocknermotoren und unterstützt die Serienproduktion nach Designvalidierung.

Wann sollte ein OEM sich für Wechselstrom oder BLDC entscheiden?

Wählen Sie AC für einfachere, kostengünstigere Plattformen.

Wählen Sie einen Wechselstrom-Induktionsmotor, wenn netzbetriebene Architektur, stabile Betriebspunkte, bewährte Wartungsverfahren und kontrollierte Kosten im Vordergrund stehen. Dies ist insbesondere für geeignete Toplader-Waschmaschinen relevant.

Wählen Sie BLDC für eine breitere Drehzahlregelung

Wählen Sie einen BLDC-Motor, wenn die Waschmaschine präzises Rückwärtslaufen bei niedriger Drehzahl, sanftes Beschleunigen, hohe Schleuderdrehzahl, elektronische Bremsung und mehrere Programme benötigt. Motor und Ansteuerung sollten als ein System betrachtet werden, da die Qualität der Ansteuerung direkten Einfluss auf Anlaufverhalten, Geräuschentwicklung, Wärmeentwicklung und Drehmoment hat.

Das System erst nach gemeinsamer Überprüfung einfrieren.

Vor der endgültigen Genehmigung geben Sie dem Lieferanten bitte folgende Informationen: Waschmaschinentyp, Kapazität, Drehmoment-Drehzahl-Profil, Spannung, Status der Steuerung, mechanische Abmessungen, Geräuschziel, Betriebsdauer, Zertifizierungsanforderungen und jährliche Menge.  F&E-Koordination ist wertvoller, solange Motor, Steuerung und Montageschnittstellen noch nicht endgültig festgelegt sind, als nachdem Probleme mit dem Prototyp auftreten.

Schlussfolgerung

Bei Waschmaschinen hängt die Wahl zwischen Wechselstrom- und Gleichstrommotoren von der jeweiligen Anwendung ab. Wechselstrom-Induktionsmotoren bieten eine praktische und kostengünstige Lösung für geeignete Plattformen. Gleichstrommotoren sind besonders leistungsstark, wenn variable Drehzahlregelung, präzises Reversieren und flexible Programmfunktionen im Vordergrund stehen. Wählen Sie den Motor anhand des gesamten Betriebszyklus der Waschmaschine und nicht allein anhand der Motorkennzeichnung.

Für eine ProjektprüfungKontakt zu Nanyang Motor mit Angabe von Unterlegscheibentyp, Kapazität, Spannung, Drehzahl- und Drehmomentanforderungen, Controller-Details, Abmessungen, Testplan und erwarteter Produktionsmenge.

FAQ (häufig gestellte Fragen)

In welchen Fällen ist ein Wechselstrom-Induktionsmotor eine sinnvolle Wahl für eine Waschmaschine?

Es ist eine praktische Wahl für geeignete Top-Loading- oder kostenkontrollierte Plattformen mit einem relativ einfachen Bedienfenster und einer ausgereiften Servicearchitektur.

Ist ein BLDC-Motor in einer Waschmaschine besser als ein AC-Motor?

BLDC-Motoren eignen sich in der Regel besser für eine breite Drehzahlregelung und präzises Umkehren, während AC-Induktionsmotoren besser für einfachere, kostengünstige Konstruktionen geeignet sein können.

Was ist ein BLDC-Waschmaschinenmotor?

Es handelt sich um einen bürstenlosen Permanentmagnetmotor, dessen Phasen elektronisch durch einen Treiber oder Controller kommutiert werden.

Kann ein Wechselstrommotor mit variabler Drehzahl betrieben werden?

Ja. Ein geeigneter Wechselrichter oder Frequenzumrichter kann die Frequenz und Spannung eines kompatiblen Wechselstrommotors variieren.

Was sollte ein OEM an einen Lieferanten von Waschmaschinenmotoren senden?

Bitte geben Sie folgende Informationen an: Waschmaschinentyp, Kapazität, Drehmoment-Drehzahl-Profil, Spannung, Details zur Steuerung, mechanische Abmessungen, Betriebsdauer, Geräuschziel, Zertifizierungsanforderungen und jährliche Produktionsmenge.
